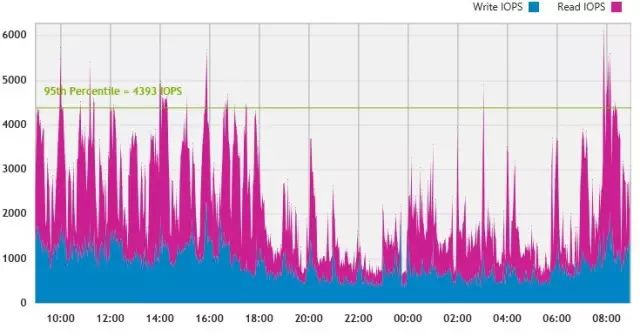

某家存储厂商性能收集/分析工具的截图，

算是同类中的一个代表吧。

我先讲一些基础的东西，包括SAN存储网络建议怎么连、划Zone的规则和HBA卡参数等。针对的应用环境是数据库——Oracle OLTP。

图片引用自《Accelerating Oracle OLTP with Dell SC Series All-Flash Arrays》，以下同。

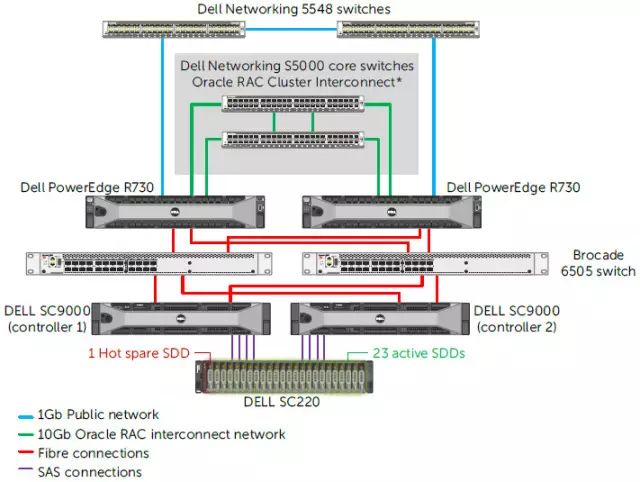

上面是一个典型的传统Oracle RAC+集中式存储阵列+SAN网络的配置。其中以Dell SC9000为例，双控同时连接到后端的SC220 SAS驱动器机箱，里面满配24个SSD中有一块热备盘。

存储和PowerEdge R730服务器之间有2个Brocade 6505 16Gb FC交换机。在服务器FC HBA驱动设置上，包括timeouts（超时）和QD（队列深度）的建议如下：

To adjust the values, the following lines were added to file /etc/modprobe.d/qla2xxx.conf.

options qla2xxx qlport_down_retry=5

options qla2xxx ql2xmaxqdepth=<value>

由于是冗余的本地存储连接，每条路径的超时重试时间为5秒。

Once the system has restarted, verify that the configuration changes have taken effect:

# cat /sys/module/qla2xxx/parameters/qlport_down_retry

5

# cat /sys/module/qla2xxx/parameters/ql2xmaxqdepth

32

FC HBA的队列深度建议设为32。这部分都是以QLogic光纤卡为例，如果换Emulex也是同样的道理。

下面我们看看Zone的配置。
