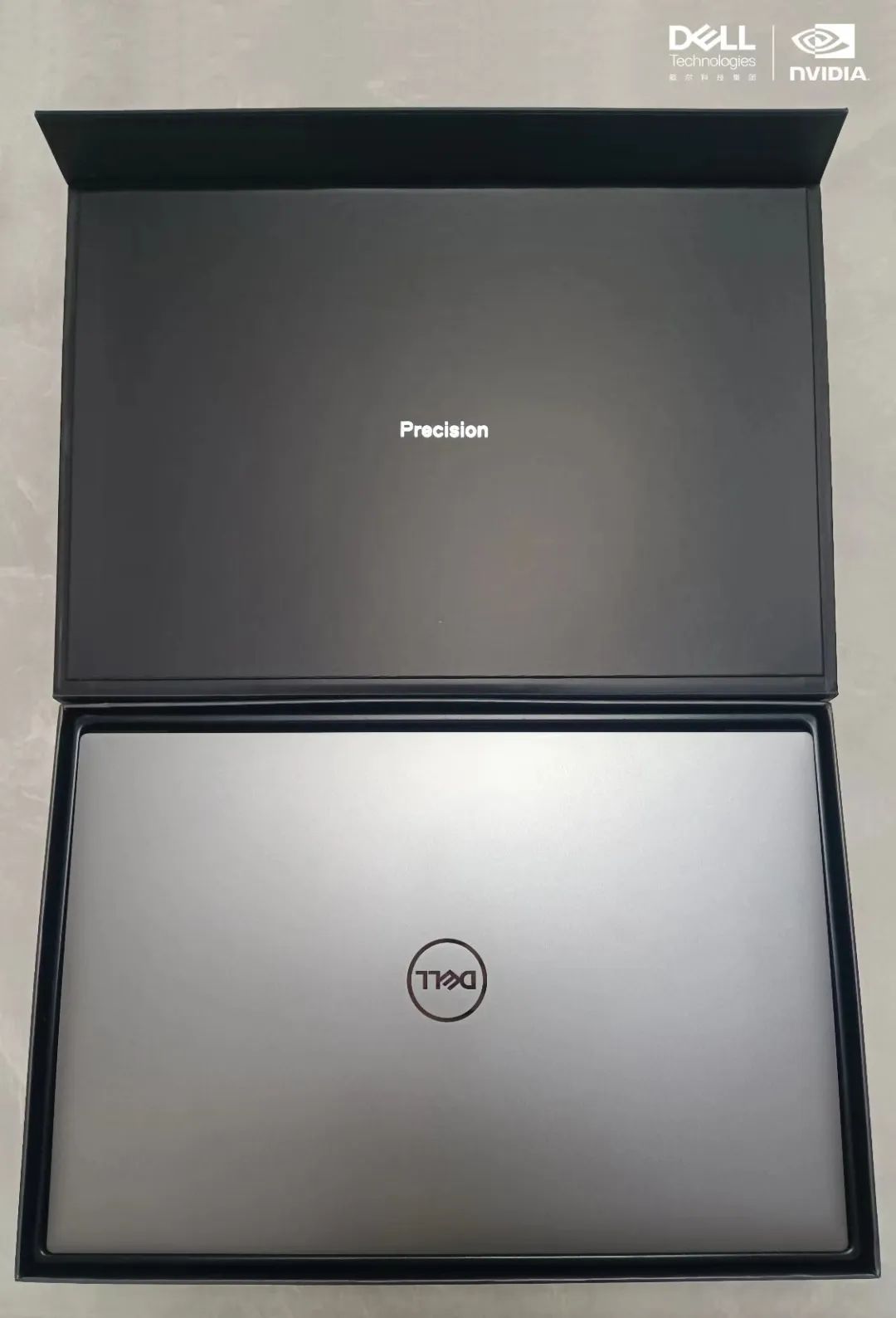

打开包装，戴尔Precision 5770移动工作站映入眼帘，戴尔Precision 5770移动工作站采用经典泰坦灰色的钛合金铝质外壳，机身下方是随机的130W电源适配器以及Type-c扩展坞，支持扩展USB及HDMI接口。

SOLIDWORKS 3D CAD设计是核心功能之一，模型在立体空间展示，并且需要实时显示设计细节、响应设计修改，这对显卡是一种考验，所以需要配备合适的显卡，SOLIDWORKS软件要求使用专业图形卡，专业图形显卡也是独立显卡，但和常见的独立显卡（也称之游戏显卡）有很大不同，专业图形显卡可以很好支持OpenGL， OpenGL(全称：Open Graphics Library）是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口（API），这个接口由近350个不同的函数调用组成，用来绘制从简单的图形到复杂的三维景象。

专业绘图显卡支持OpenGL全指令集及函数，所以显示运算速度高，精度高，性能稳定，而游戏卡显卡主要优化DirectX，更适合3D游戏，在SOLIDWORKS设计时某些功能使用受限，模型显示效果不好，边缘锯齿状，模型显示粗糙，移动模型时卡顿，甚至导致软件不稳定。

当使用游戏卡时，软件RealView功能不可用，模型的倒影、阴影、纹理等效果均不显示，环境反射、多重颜色效果均无效，如下两图所示。

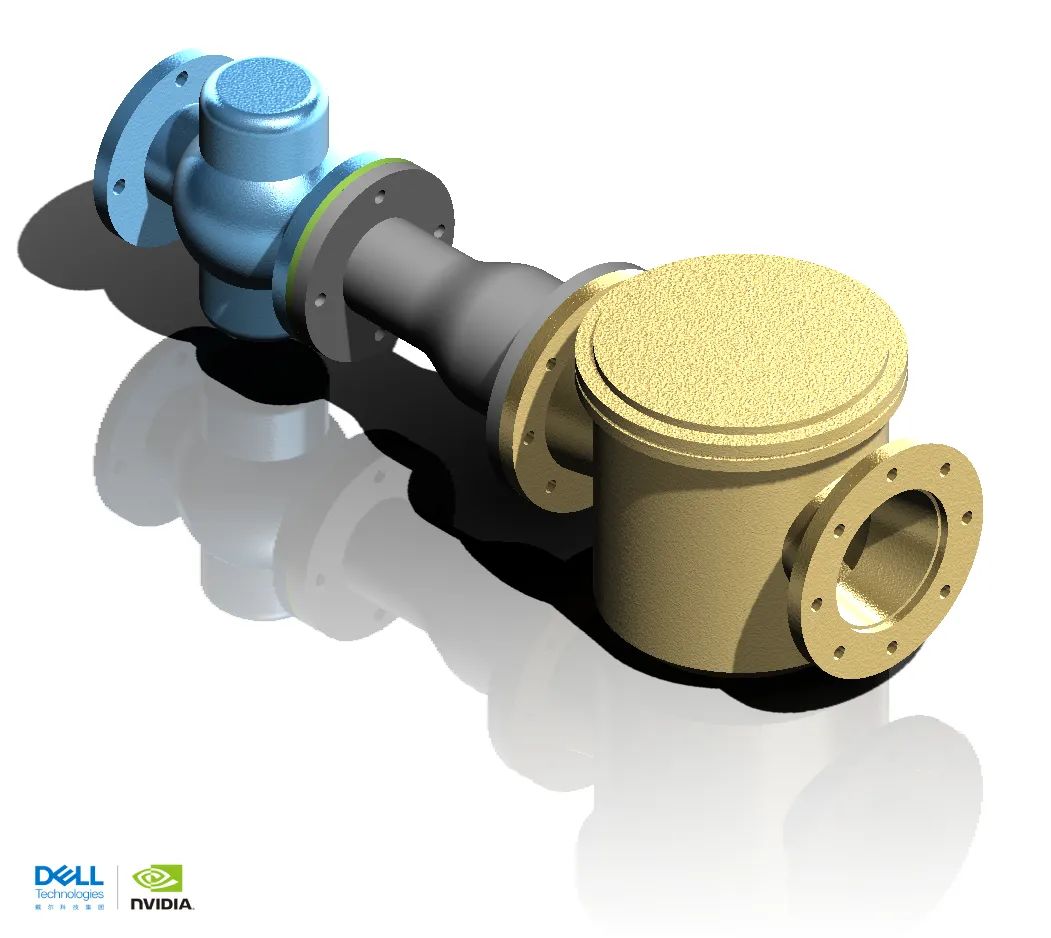

NVDIA RTX A3000显卡下模型显示效果

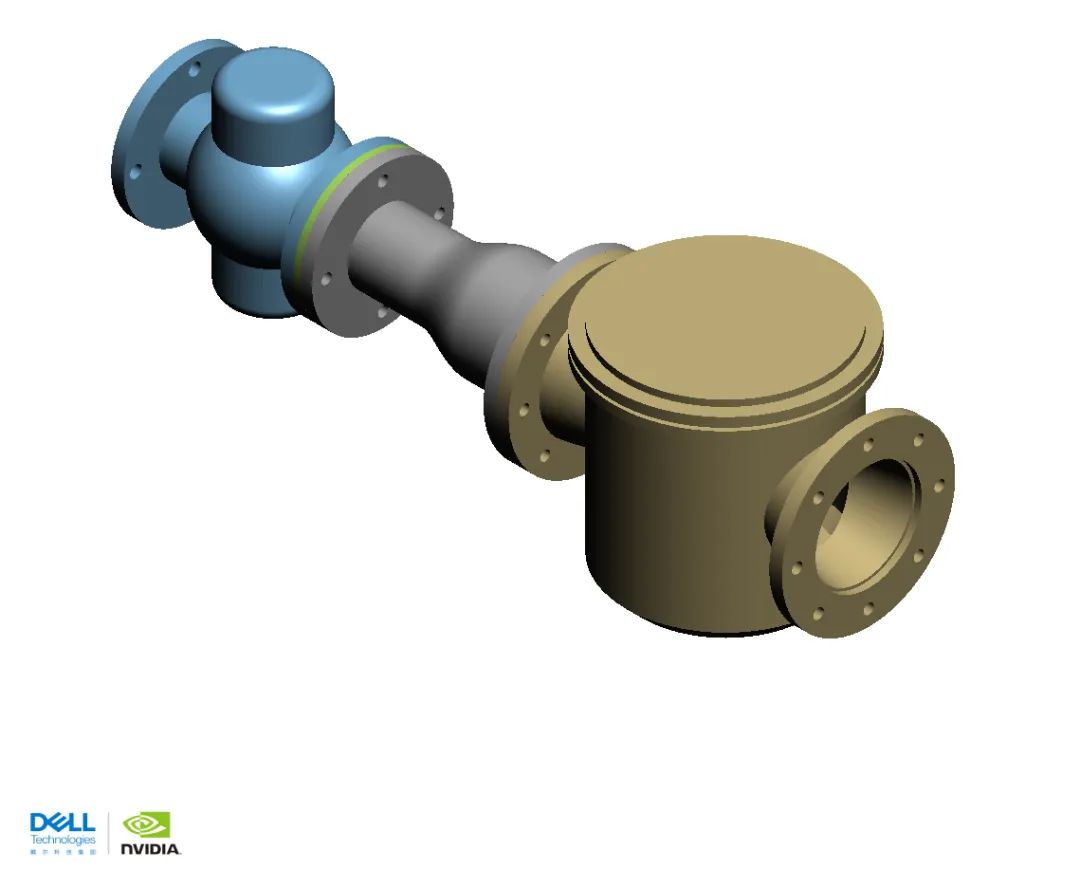

普通游戏显卡下显示效果

大型装配体设计是对SOLIDWORKS软件及PC性能的重要考验之一，大型装配体的突出特点是零部件数量巨大或者零部件模型复杂，当模型零部件数量大于500时，SOLIDWORKS软件默认启动大型装配体模式，当模型量大于5000时，软件可启用大型设计审阅模式，SOLIDWORKS软件提供这两种模式是为了提高大型装配体的性能，原理是读入零部件模型部分信息进内存，以减少对PC资源的占用，也就是说如果PC性能足够强大完全可以使用SOLIDWORKS“还原”模式设计大型装配体，因为还原模式下，读入内存所有零部件模型信息。

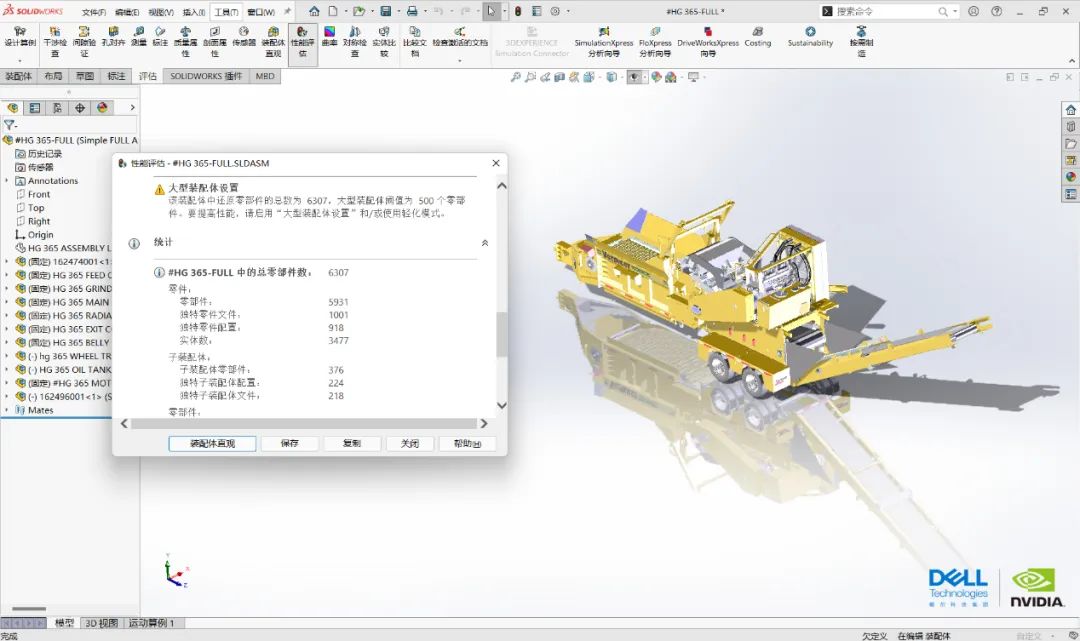

下图是在戴尔Precision 5770移动工作站上使用SOLIDWORKS 2022还原模式打开6307个零部件的大型装配体，打开时间仅为40秒。

SOLIDWORKS模型倒影、阴影显示正常，旋转、缩放模型时，无卡顿、超流畅，模型不失真（例如圆柱体变长方块），模型显示细腻，模型边线精细、无毛刺感。编辑特征或零件时，模型修改响应及时迅速，软件不卡顿。

使用SOLIDWORKS大型装配体模式或大型设计审阅模式打开该模型，更是轻松至极，大型装配体模式下打开，仅需要19秒，而大型设计审阅模式更是秒开，相关功能操作顺畅、不卡顿，模型显示正常。

通过视频可以看到，戴尔Precision 5770移动工作站在处理大型装配体时，可以做到游刃有余，模型显示细腻、逼真，模型边线圆滑、无毛刺感，各种装配体的操作流畅，修改模型数据时，模型调整及时准确，全程无卡顿、无失真情况。戴尔Precision 5770移动工作站在SOLIDWORKS 3D设计时表现非常出色。

这完全得益于其强大的配置，戴尔Precision 5770移动工作站搭载第12代英特尔®酷睿™i7-12700H，最大睿频可达4.7GHz，如此高的频率确保SOLIDWORKS 3D设计计算快速，修改响应及时，这也是大型装配体设计修改尺寸非常快的原因；戴尔Precision 5770移动工作站搭载NVIDIA RTX A3000显卡，RTX A3000图形和浮点计算能力相对与上一代提升高达2倍以上，支持OpenGL4.6，强大的渲染能力确保流畅的交互性，给用户带来很好的体验，显存为12GB GDDR6，确保可以顺利渲染大型装配体。

由视频可知，该模型网格单元总数为1387283，节点数为2065551，网格划分仅用37秒，计算求解仅用1分45秒，分析结果显示准确，分析过程流畅，全程无卡顿，运算时间较短，这完全得益于戴尔Precision 5770移动工作站强大配置。

戴尔Precision 5770移动工作站搭载第12代英特尔®酷睿™i7-12700H，该CPU实现了14核20线程的超高规格，最大睿频可达4.7GHz，是典型的高频多核CPU，加上配备DDR5 4800MHz 32GB内存，确保本次分析中网格划分、分析计算速度足够快。

搭载的NVIDIA RTX A3000显存升级至12GB DDR6，图形和浮点计算能力相对与上一代提升高达2倍以上，支持OpenGL4.6，为分析结果的渲染提供很好的体验。戴尔Precision 5770移动工作站可以满足复杂零件及中型装配体的分析任务，如果选择i9-12900H+64GB配置，有限元分析的体验更佳。

SOLIDWORKS Visualize是SOLIDWORKS的渲染利器，其作为独立软件使用，这样可以将渲染和3D设计分开运行，渲染的同时可以继续3D设计。

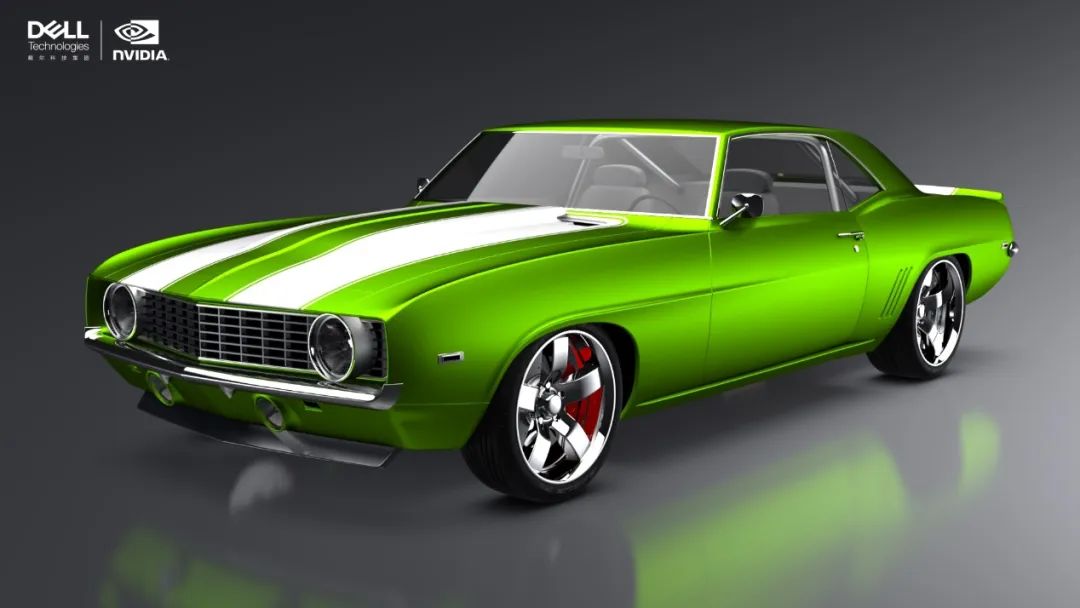

SOLIDWORKS Visualize渲染以项目为中心，从导入模型开始，到输出图像结束。渲染时可以设置外观、布景、贴图、相机等，以实现逼真的渲染效果，SOLIDWORKS Visualize是混合渲染软件，渲染可使用所有CPU、支持CUDA的GPU或使用混合模式的CPU、GPU的优化渲染器。以下视频为使用戴尔Precision 5770移动工作站+SOLIDWORKS Visualize 2022进行渲染。

由视频可以看出，SOLIDWORKS Visualize 2022渲染效率高、渲染质量好，这完全得益于戴尔Precision 5770移动工作站强大配置，SOLIDWORKS Visualize是混合渲染软件，渲染可充分利用GPU，所以GPU的性能更为关键，并且使用GPU渲染的效率远超CPU渲染，官方推荐NVIDIA显卡，显存为4GB及以上，建议使用最新的NVIDIA Ampere架构产品，而戴尔Precision 5770移动工作站搭载的RTX A3000正是该架构的产品，并且显存高达12GB，这是SOLIDWORKS Visualize渲染又快又好的根本原因之一。

渲染过程数据量巨大，官方推荐四核CPU、内存为16GB及以上，戴尔Precision 5770移动工作站搭载的第12代英特尔®酷睿™i7-12700H为14核20线程的超高规格，最大睿频可达4.7GHz，是典型的高频多核CPU，内存为DDR5 4800MHz 32GB，最高支持64GB，完全满足SOLIDWORKS Visualize渲染的需要。

SOLIDWORKS eDrawings Professional 2022 支持在VR头显中以1:1比例查看SOLIDWORKS文件，用于实现沉浸式VR体验。由上可知，戴尔Precision 5770移动工作站满足VIVE Pro2的要求，真实体验如何呢？

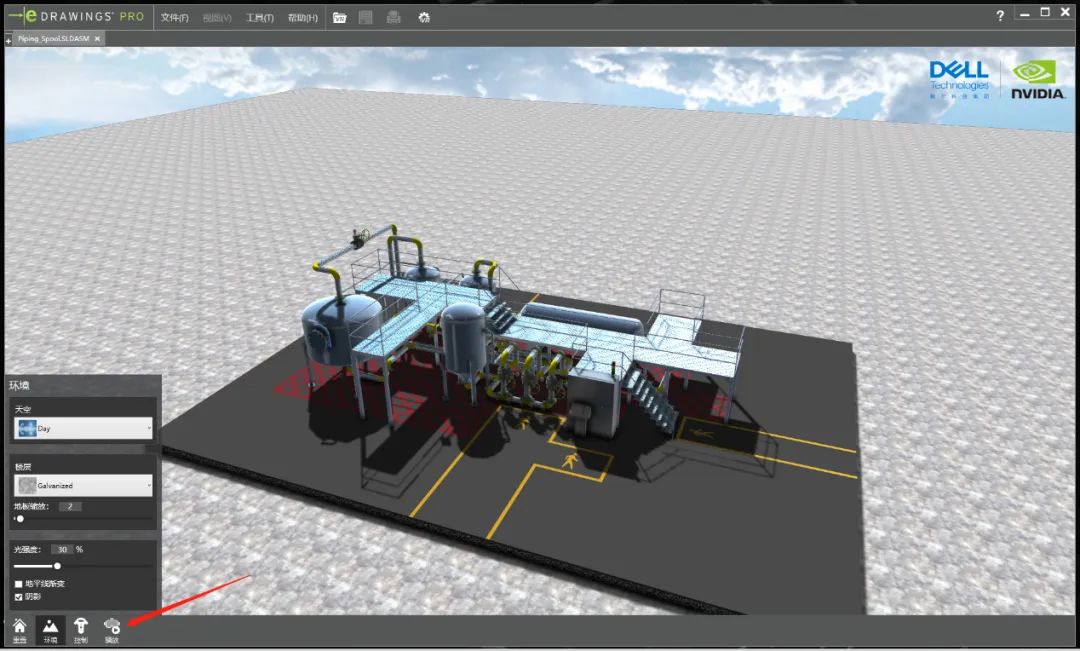

首先组装完毕VR头显，调试相关软件，VR头显正常使用后，在SOLIDWORKS eDrawings Professional 2022中点击“在VR中打开”，选择3D模型，设定合适的环境（天空、地面、光强度、阴影等），点击播放，即可进入VR沉浸式体验。

戴尔Precision 5770移动工作站+VR头显带来的是 “身临其境”式沉浸体验，模型以其真实的大小和面貌呈现在眼前，那种感觉就好像真实的产品放在眼前一样，相当真实，可以在产品四周走动一下，从各个角度观察产品，此时感觉自己真实来到产品四周或内部；还可以使用操控手柄操控产品，例如选中零部件，对其进行移动、旋转、放大等，可以详细观察零部件情况。

通过移开表面零部件，“探头”进入内部，可以查看产品内部结构，这种感受太赞了；最震撼的还是一键生成爆炸视图，只需要按一下非优势手柄的按键，整个产品就在眼前瞬间爆炸开，那是相当震撼的，此时所有零部件以离散状呈现在眼前，我们可以走近查看零部件，分析结构，对设计研发分析、生产装配培训、售后维修培训都有很好的指导作用， VR头显给我们带来前所未有的体验和收获。

VR头显沉浸式体验离不开强大的硬件支持，VR头显对PC的CPU、GPU、内存等都有一定要求，VR头显呈现的渲染效果依托于PC的CPU、GPU，所以选择合适的型号尤为重要，戴尔Precision 5770移动工作站是第12代智能英特尔®酷睿™i7-12700H+NVDIA RTX A3000组合，内存最高支持64GB，第12代智能英特尔®酷睿™i7-12700H是14核20线程的超高规格，最大睿频可达4.7GHz，性能强悍，提供强大的计算能力，确保SOLIDWORKS eDrawings Professional 2022及VR软件顺畅运行不卡顿；NVDIA RTX A3000提供强大渲染能力，图形和浮点计算能力相对与上一代提升高达2倍以上，显存为12GB，满足复杂渲染的需要，支持DisplayPort1.4输出，满足VR头显的“全分辨率”模式，确保沉浸式体验的质量，观察中小型SOLIDWORKS模型时性能最佳，建议搭配Dell Thunderbolt 4坞站（WD22TB4）一起使用，以满足VR头显连接接口的需要。

整个测试结果非常满意，无论是从大型装配体、仿真运算还是从渲染角度，戴尔Precision 5770移动工作站都表现得非常出色。只有内涵没有数据和颜值，总有些说不过去，我们再来看看这款戴尔Precision 5770移动工作站颜值如何？又有哪些值得称赞的硬件配置？
