S5448F-ON 100/400 GbE 固定交换机包含 Dell Technologies 新推出的分散式硬件和软件数据中心网络解决方案，提供先进的高密度 100/400 GbE 端口和丰富的功能，可满足当今数据中心环境日益增长的需求。此款新一代创新型开放式网络高密度聚合交换机可为具有要求苛刻的计算和存储流量环境中的 Web 2.0、企业、成长型企业和云服务提供商提供卓越的灵活性和成本效益。

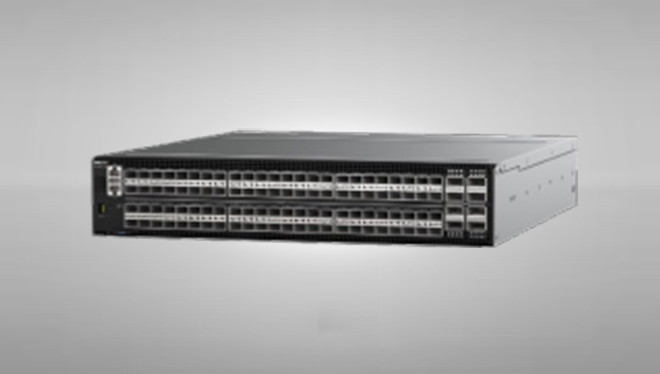

紧凑型 PowerSwitch S5448F-ON 采用 1RU 设计，提供最多 48 个 100 GbE (SFP56-DD) 端口和 8 个 400 GbE (QSFP56- DD) 端口，有业界卓越的密度。
S5448F-ON 交换机采用卓越的硬件，提供精选的 Dell EMC SmartFabric OS10 或第三方网络操作系统和工具，具有可优化数据中心网络灵活性、效率和可用性的多体系结构特性，其中包括针对热/冷通道环境的 IO 面板到电源通风或电源到 IO 面板通风，冗余、热插拔电源和风扇，并为对数据包丢失敏感的工作负载提供无阻塞性能。紧凑型 S5448F- ON 可提供多种速度，同时减小占用空间并简化迁移到 100 和 400 Gbps 的过程。
凭借基于优先级的流量控制 (PFC)、数据中心桥接交换 (DCBX) 和增强型传输选择 (ETS)，S5448F-ON 成为 DCB 环境的理想之选。
Dell EMC PowerSwitch S5448F-ON 交换机支持开放源代码的开放式网络安装环境 (ONIE)，可实现 Dell EMC SmartFabric OS10 网络操作系统以及备选网络操作系统的零接触安装。
主要应用
• 想要进入软件定义的数据中心时代，并且希望能够选择网络技术以更大限度发挥灵活性的组织
• 在高性能数据中心环境中以所需的构造速度进行的高密度、多速率 100/400 GbE 架顶式服务器聚合
• 通过分布在主干和分支位置的 S5448F-ON 交换机以及 S 系列 10/25/40/50/100 GbE 架顶式交换机进行小规模构造实施，从而实现经济高效的 100/400 上行链路聚合
• 高性能数据中心环境中的高密度 10/25/40/50/100 GbE 架顶式服务器访问
• 高性能计算群集中的多功能 10/25/40/50/100/200/400 GbE 交换或需要更高带宽的其他业务敏感型部署。
• iSCSI 和 FCOE 部署，包括 DCB 融合无损事务
主要特性
• 1RU 高密度 100/400 GbE 聚合交换机，最多 48 个 100 GbE (SFP56-DD) 端口，最多 8 个 400 GbE 端口 (QSFP56-DD)
• 多速率 100 GbE 端口支持 10/25/50/100 GbE。多速率 400 GbE 端口支持 10/25/40/50/100/200/400 GbE
• 可扩展的第 2 层和第 3 层以太网交换具备 QoS 功能以 及全套基于标准的 IPv4 和 IPv6 功能，包括 OSPF 和 BGP 路由支持
• 16 Tbps 无阻塞（全双工）交换构造可在 S5448F-ON 上满负荷条件下提供线速性能
• 通过虚拟链路中继 (VLT) 和路由 VLT 支持实现 L2 多路 径支持
• 针对 Dell EMC SmartFabric OS10 的支持
• 面向 DCB 提供融合网络支持，包括优先级流量控制 (802.1Qbb) 、ETS (802.1Qaz) 、CBx 和 iSCSI TLV 支持
• S5448F-ON 支持可路由 RoCE，从而可在 Active Fabric 上实现计算和存储融合
• IO 面板到电源通风或电源到 IO 面板通风
• 冗余热插拔电源和风扇
• 支持开放源代码开放式网络安装环境 (ONIE)，以实现备 用网络操作系统的零接触式安装
• 可加快安装速度的安装工具包，可以减少安装交换机机 架所需的时间和资源
• 可在最高 45℃ 的条件下实现节能运行，从而有助于在 受温度限制的部署环境中降低散热成本
Dell EMC SmartFabric OS10 的主要特性
• 跨计算、存储和网络元素的一致开发运营框架
• 标准的网络功能、界面和脚本编写功能，可对传统网络 运营进行整合
• 通过交换机抽象层接口 (SAI) 实现的基于标准的交换硬 件抽象层
• 通过控制平面服务 (CPS) 创建无处不在、不受限制的开 发者环境
• Dell EMC SmartFabric OS10 软件支持 Dell Technologies 第 2 层和第 3 层交换和路由协议，具有集成的 IP 服 务、服务质量、可管理性和自动化功能
• 通过在具有独特 VLT 功能的两个 DC 内或之间扩展第 2 层 VLAN 来增加 VM 移动区域
• 可扩展的第 2 层和第 3 层以太网交换，具有 QoS、ACL 和全套基于标准的 IPv4 和 IPv6 功能，包括 OSPF 、 BGP 和 PBR
• 增强的镜像功能包括本地镜像、远程端口镜像 (RPM) 和封装式远程端口镜像 (ERPM)
• 针对数据中心桥接提供融合网络支持，包括优先级流 量控制 (802.1Qbb) 、ETS (802.1Qaz) 、DCBx 和 iSCSI TLV
产品描述
• S5448F-ON，48 个 100 GbE SFP56-DD ，8 个 400 GbE QSFP56-DD，2 个交流电源，风扇模块，I/O 面板到电源通风
• S5448F-ON，48 个 100 GbE SFP56-DD ，8 个 400 GbE QSFP56-DD，2 个交流电源，风扇模块，I/O 面板到电源通风， TAA 认证
• S5448F-ON，48 个 100 GbE SFP56-DD ，8 个 400 GbE QSFP56-DD，2 个交流电源，风扇模块，电源到 I/O 面板通风*
• S5448F-ON，48 个 100 GbE SFP56-DD，8 个 400 GbE QSFP56-DD，2 个交流电源，风扇模块，电源到 I/O 面板通风*， TAA 认证
戴尔软件配置
Dell EMC SmartFabric OS10
Enterprise SONiC Distribution by Dell Technologies***
无操作系统 — 只有 ONIE 启动加载程序
冗余电源
交流电源，IO 面板到电源通风
交流电源，电源到 IO 面板通风
直流电源，IO 面板到电源通风**** 直流电源，电源到 IO 面板通风****
风扇
风扇模块，IO 面板到电源通风 风扇模块，电源到 IO 面板通风
光学器件
400 GbE ，SR8 QSFP56-DD 收发器
400 GbE ，SR4.2 QSFP56-DD 收发器
400 GbE ，eDR4（2 千米）QSFP56-DD 收发器
400 GbE ，FR4 QSFP56-DD 收发器
400 GbE ，LDR4 QSFP56-DD** 收发器
400 GbE ，LR4 QSFP56-DD** 收发器
400 GbE ，ER4-LITE QSFP56-DD** 收发器
400 GbE，ZR QSFP56-DD** 收发器
100 GbE ，FR SFP56-DD 收发器
100 GbE ，LR SFP56-DD 收发器
线缆
400 GbE ，QSFP56-DD 至 QSFP56-DD，有源光纤
400 GbE ，QSFP56-DD 至 QSFP56-DD，无源 DAC
400 GbE ，QSFP56-DD 至 QSFP56-DD，有源铜缆 (ACC)
400 GbE，4 个 100 GbE ，QSFP56-DD 至 4 个 QSFP28，有源铜缆 (ACC) 分支
400 GbE，4 个 100 GbE ，QSFP56-DD 至 4 个 QSFP56 (depop)，无源 DAC 分支***
400 GbE，2 个 200 GbE ，QSFP56-DD 至 2 个 QSFP56，无源 DAC 分支***
100 GbE ，SFP56-DD 至 QSFP56 (depop)，无源 DAC
请注意，QSFP56-DD 多速率端口还支持现有的 200 GbE (QSFP28-DD) 、100 GbE (QSFP28) 和 40 GbE (QSFP+) 系列 线缆和分支。SFP56-DD 多速率端口还支持现有的 25GbE (SFP28) 和 10 GbE (SFP+) 系列线缆。
线缆管理
提供 MTP12 至 4 个 LC 和 MTP24 至 2 个 MTP12 或 4 个 LC 的线缆分支解决方案。请参见单独的结构化线缆连接选项。
技术规格
物理
1 个支持 RS232 信号的 RJ45 控制台/管理端口 和微型 USB-B 端口
1 个用于管理的 10/100/1000BASE-T 以太网 1 个 A 类 USB 2.0 存储端口
48 个 100 GbE SFP56-DD + 8 个 400 GbE QSFP56-DD 端口 + 2 个 SFP+ 10 GbE
机箱
大小：1RU，高x宽x深：4.3x43.85x55.0 厘米 (1.7x17.3x21.7")
重量：11.67 kg (25.73 lb)（安装了电源/风扇的 情况下）
环保标准
电源： 100-240 VAC 50/60H
最大功耗：920 瓦
典型功耗：250 瓦
最大工作环境条件限制：
交流电最大工作环境条件限制：
工作温度：0℃ 至 45℃ （32°F 至 113°F）
工作湿度：相对湿度 5% 至 90%；无冷凝
最大非工作环境条件限制：
存放温度：–40℃ 至 70℃ （70°F 至 158°F）
存放湿度：相对湿度 5% 至 95%； 无冷凝
不超过 45℃ 时可采用新风制冷
支持低压和高压两种交流电源模式
冗余
热插拔冗余电源（每台交换机 2 个， 1 + 1 冗余）
热插拔冗余风扇托架（每台交换机 6 个 风扇托架，每个托架 2 个风扇转子，11 + 1 风扇转子冗余）
交换机构造容量：16 Tbps（全双工）转发速 率：2.6 Bpps
延迟：低于 1135 纳秒
数据包缓冲区内存：82 MB
NPU 管道可使用 NPL 进行编程
CPU：英特尔 Denverton C3758 8 核 2.2 GHz
CPU 内存：32 GB DDR4 ECC
MAC 地址数：最高 256K
ARP 表：最高 192K
IPv4 路由数：最高 875K (ALPM)
IPv6 路由数：310K (IPv6/64 ALPM)， 240K (IPv6/128 ALPM)
多播路由数：16K（IPMC 表）
第 2 层 VLAN 数：4K
MSTP ：64 个实例
LAG 负载平衡：基于第 2 层、IPv4 或 IPv6 标头
计时卡 PTP/1588 和 Sync-E
可信平台模块（仅在 TAA SKU 上）
在所有 48 个 SFP56-DD 端口上支持最高 5 瓦的 光学器件（在通风方向为从电源到 IO 面板时， 在所有 48 个 SFP56-DD 端口上均为 3.5 瓦，其 中 24 个扩展到最高5 瓦的光学器件）
在所有 8 个 QSFP56-DD 端口上支持最高 15 瓦 的光学器件，其中 4 个扩展到最高 18 瓦的光学 器件（在通风方向为从电源到 IO 面板时，在所 有 8 个 QSFP56-DD 端口上均为6 瓦光学器件， 其中 4 个扩展到最高 10 瓦的光学器件）
IEEE 合规性
802.1AB LLDP
TIA-1057 LLDP-MED
802.3ad 链路聚合
802.1D 桥接、STP
802.1p L2 优先级划分
802.1Q VLAN 标记
802.1Qbb PFC
802.1Qaz ETS
802.1X 网络访问控制
802.3ac VLAN 标记帧扩展
802.3x 流量控制
802.3by 光纤、双轴和背板 25 Gb 以太网
第 2 层协议
802.1D 兼容
802.1p L2 优先级划分
802.1Q VLAN 标记
802.1s MSTP
802.1w RSTP
802.1t RPVST+
VLT（虚拟链路中继）
VRRP 活动/活动
RSTP & RPVST+
VLT 端口上的端口镜像
VLT 上的 DCB 、iSCSI 、FSB VLT 上的 RPM/ERPM
VLT Minloss 升级
RFC 合规性
768 UDP
793 TCP
854 Telnet
959 FTP
1321 MD5
1350 TFTP
2474 差分服务
2698 双速率三色标记
3164 系统日志
4254 SSHv2
通用 IPv4 协议
791 IPv4
792 ICMP
826 ARP
1027 代理 ARP
1035 DNS（客户端） 1042 以太网传输
1191 路径 MTU 发现
1305 NTPv4
1519 CIDR
1812 路由器、静态路由
1858 IP 数据段筛选
2131 DHCPv4（服务器和中继）
5798 VRRPv3
3021 31 位前缀
1812 IPv4 路由器要求
1918 专用 Internet 的地址分配
2474 IPv4 和 Ipv6 标头中的 Diffserv 字段 2597 有保障的转发 PHB 组
3195 可靠系统日志送达
3246 加速转发 PHB 组 VRF (BGPv4/v6)
通用 IPv6 协议
1981 IPv6 路径 MTU 2372 IPv6 寻址
2460 IPv6 协议规范 2461 邻居发现
2462 无状态地址自动配置
2711 IPv6 路由器警报
2463 ICMPv6
2464 以太网传输
2675 IPv6 巨型数据包 3484 默认地址选择
3493 基本套接字接口 4291 寻址体系结构 3542 高级套接字 API
4291 IPv6 寻址
2464 通过以太网的 IPv6 数据包传输
2711 IPv6 路由器提醒选项
4007 IPv6 范围内的地址体系结构4213 IPv6 主机和路由器的转移机制
3633 DHCPv6 中继
